Lexus ES300加裝AUX-in

歡迎轉載，請註明出處

-----------------------------------------------------------------------

話說剛接手這台ES300時，由於不像近幾年的車，音響系統可讀MP3 CD，或是插USB、AUX、甚至藍芽等

舊車雖然中控台就有6片式CD主機，但是聽音樂各種不方便，不見得會重複聽那6片CD，偶爾會想換換別的音樂

但礙於ES300中控台面板設計，不像其他車型可以輕易換1 DIN或2 DIN2的音響主機，不然1 DIN的MP3/USB主機現在市面上一兩千就有

而我也不喜歡開車時播放DVD、也不喜歡中控台式的導航主機，所以就只打算外接一條AUX線，這樣應該也最便宜吧!

不料，原來市面上幫ES300拉一條AUX線竟然都喊價4000元 ?!

雖然術業有專攻，但一條3.5mm的AUX線也才幾十元，還有一堆電子產品都會附贈

如果只算工錢，那這價錢真是要吐血了我...@@"

於是就暫時打消拉線的念頭，轉而去買卡帶式轉AUX，這東西也還不錯用，也暫時解決了想外接AUX的需求

期間也有找過FM發射器，不過音質和穩定性從網路上爬文後，正負評落差滿多的，所以就不打算嘗試


但卡帶式還是有缺點，會有錄音帶在轉的聲音、還有車輛行駛中有較大的震動，就會中斷數秒

所以又開始在想AUX自己來DIY

不過我從來沒拆過汽車中控台、也沒有相關的工具，這對我來說應該是個大工程

但有google大神相助，網路上資料繁多，解決了這個問題......

以下就是整個ES300自己拉AUX的過程

-------------------------------------------------------------------------------------------------------
1. 準備工具與材料：

材料：(googl也能找到圖片可參考)

(1) 3.5mmAUX線：家裡有閒置沒用到的，所以就拿來用了

(2) VH3.96端子：光華商場的電子材料行就可買到，一個1元；需要三個


(3) 熱縮套管3.5mm，規格很多種，3.5mm口徑的滿剛好的，也是光華商場買一米長/8元，只會用到一小段


工具：
(1) 剪刀或剝線剪，要把3.5AUX線剝開，並分出左/右聲道、地線共三條

(2) 套筒組：10mm口徑的

(3) 一字螺絲起子，拆中控面板用

(4) 鉗子：把電線和端子夾緊

(5) 打火機或熱風槍：我自己沒有熱風槍、用打火機


2. 過程：

(1) 做線：把AUX線剪需要的長度，將最外層絕緣(通常是黑色皮)剝開，會看到三條線，分別是紅色(右聲道R)、白色(左聲道L)、地線(顏色不一定，有的是裸線)

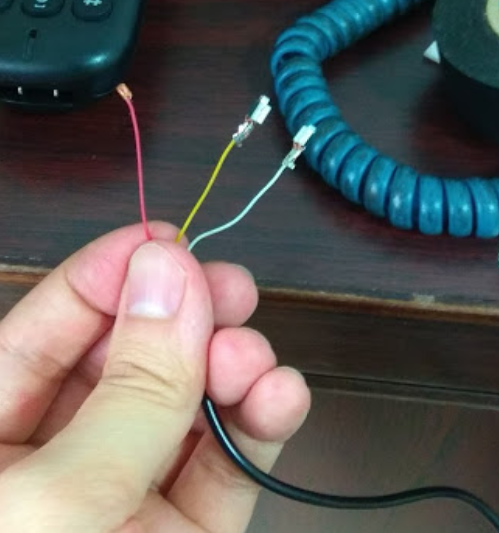

再將這三條線的絕緣皮剝開，分別接上端子、並將連接處壓緊，如有焊錫也可直接焊上

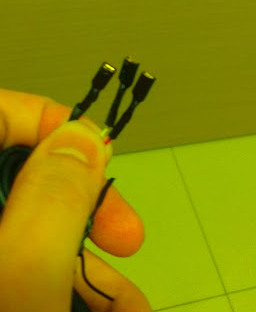

線頭做完後，端口處套上熱縮套管，再用熱風槍或打火機縮口(完成後像下圖，端口處外圍會包覆住)


(2)拆機：可搭配youtube上的拆機影片，參考如下https://www.youtube.com/watch?v=zL8WFbq23H8

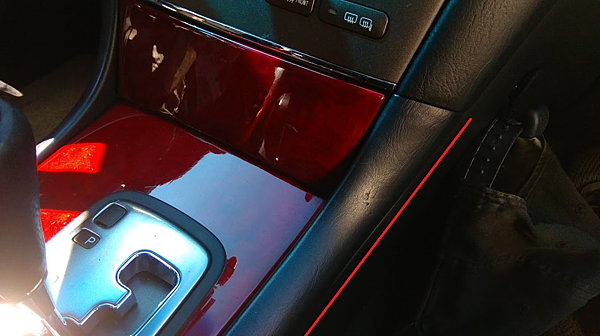

排檔桿處，紅線畫的地方就是接縫處，用手就可扳開；需先打到N檔，不然P檔拆開時會卡到，並請確認鑰匙在熄火、也斷電的位置

扳開後面板可直接先放駕駛座位置，如果有拔線頭，請記得回裝時要再插上

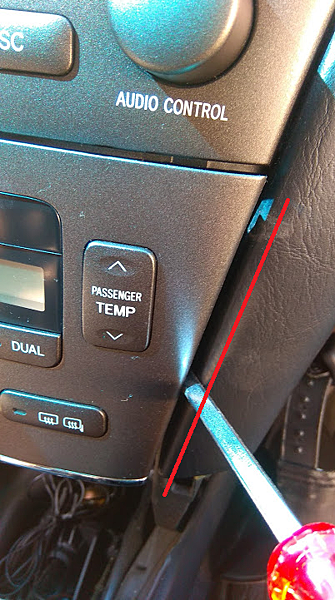

空調系統：空調面板兩側接縫，用一字起子就可扳開並卸下，卸下後也可放旁邊

音響/出風口：留意有四支螺絲，需要先用外六角套筒卸下(10mm)

螺絲卸下後，就可拆音響/面板，用一字起在出風口上緣撬開後(紅圈處是參考的施力點)，就可將音響拉出



可以看到有兩個接口，右邊的接口就是音響線路，而左邊沒有接的，就是Plug接頭

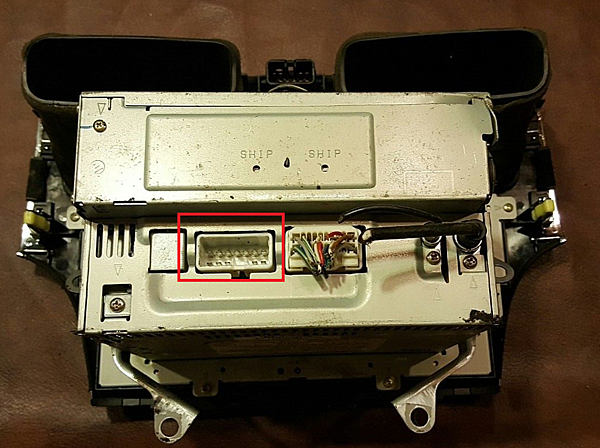

附上一張網路上擷取下來的俯視圖，可以更容易理解接頭的位置

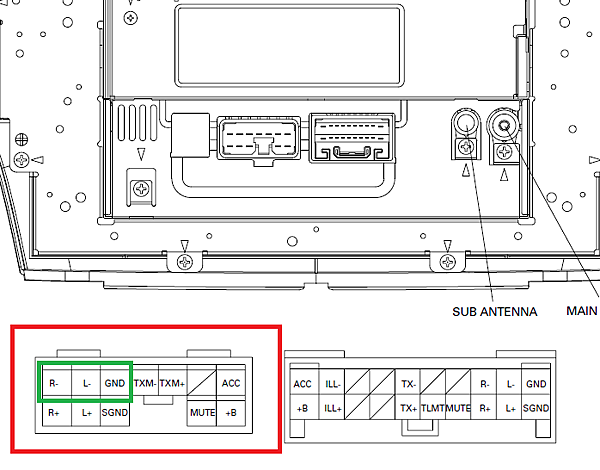

再附上原廠說明書98頁的接腳定義圖(感謝google大神讓我找到說明書)，右側接頭就是音響線路，各個接腳有標出各個位置喇叭、接地等定義

而左邊這個Plug接頭(紅色框)，並沒有被插上，應該是預留要外接線路或裝置用的，下圖紅框有每根針腳的定義

其中綠色框，「R-、L-」就是左右聲道輸入、「GND」則是接地，是就是我們要做AUX-in線要接上的位置



從左到右分別接上紅線、白線、接地線，並確認有接好(因為拍照時一手撐著音響，一手拍照，下圖看起來有接錯線，但其實是視角差異)


鑰匙開啟電源，開啟音響，AM、FM、TAPE、DISC的狀態皆可；AUX-in線則插上你的手機、或其他你要播放音樂的裝置，並播放音樂

開啟音響後在AM、FM、TAPE、DISC任一播放狀態，都可以從AUX-in聽到接到裝置的聲音

但AM、FM則會有天線訊號雜音、或是收到頻道的聲音；TAPE、DISC則需要有機器裡有該裝置，音響才能做動

所以，就將就放片CD到CD槽裡即可，但請放入空白CD、或是將CD翻面放入

目的是要按「DISC」時，音響能啟動在DISC的狀態；不然CD槽裡沒有CD，按「DISC」音響是不會啟動的

或是如果放入可以聽的CD，會同時聽到CD的音樂、還有AUX-in的音樂；但是把CD退出，音響會自動切換到FM或AM

(User可以自行嘗試看看......)


--------------------------------------------------------
基本上介紹到這個階段就完成了，AUX-in的線可自行找地方拉出來，自己覺得方便就好，大多數的人拉到副座置物箱

我自己是從面板旁的縫接出來，其實縫隙並不會變大，看起來面板都是有密合

最後則將螺絲鎖緊、各段面板回裝好，並確認看看每個按鈕是否都正常

這次的DIY，只花了3個端子頭(3元)、熱縮套管(8元)的錢，共11元；不過在此之前有買錯、多買的線頭，花了31元，但算一算還不到50元

其他工具也是很好取得(或替代)的，像套筒組就是跟公司總務借來的 XD
比起音響店喊價四千，實在省很大 (但如果沒有信心、不敢自己DIY，當然還是要交給專業人士來施作)

如果只算製作線頭、拆裝音響，大約1~2小時左右吧!

但其實前前後後花的時間也相當多，因為google這些資訊其實還滿難的，因為不同的車型/音響，拆法就不同，接法也不同

音響線路、接頭並沒有統一規格，都是各廠自行定義，可能同廠牌、外型相同但不同年份的機型，接腳定義就不同

像ES300、ES330音響外型、面板都一樣，但機型其實不同，接頭、接腳定義也不同，這也讓我一開始找資料吃足苦頭

網路上對ES300的討論也不多，結果花了很多時間在ES330的機型上打轉，直到找到兩台的原廠說明書才知道差異

不過......DIY最吸引人的地方就在於，獲得的樂趣與成就感

=========================================
